波紋鋼管板的規格、分類、材料、性能、檢測
1、分類
公路涵洞、通道用波紋鋼構件可分為螺旋波紋鋼圓管、環形波紋鋼圓管和用波紋鋼板件拼裝成的圓形或拱形結構。

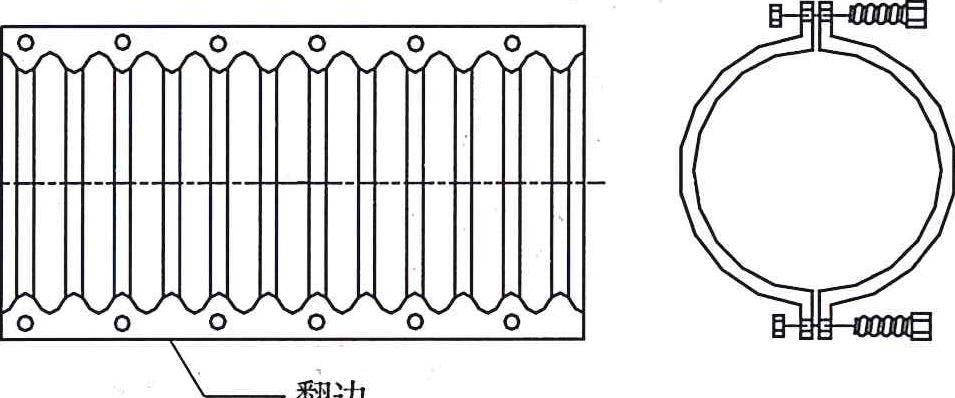

環形波紋鋼圓管

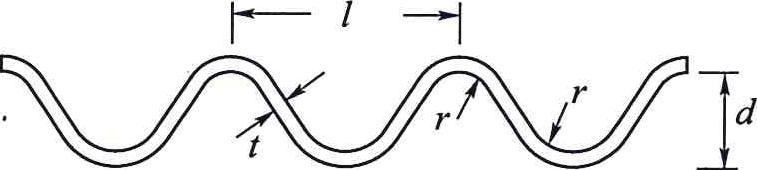

主要技術指標:

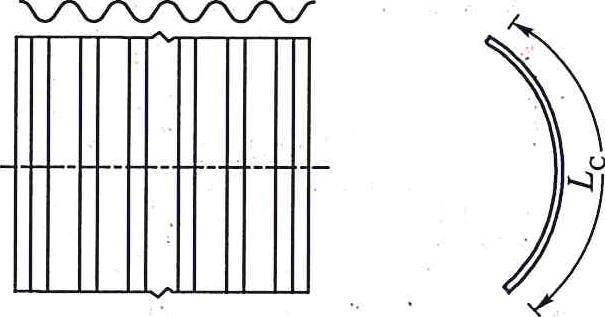

波紋板件長度Lc—曲面波紋板件的弧長
波距L—相鄰兩個波峰之間的距離
波高d—波峰與波谷之間的垂直高度
壁厚t—波紋管的壁厚或波紋板件的板厚
內徑D—波紋管直徑(凈內徑)
2、產品規格系列
螺旋波紋鋼圓管、環形波紋鋼圓管、波紋鋼板件的波形尺寸規格 單位為毫米
分類 | 波形代號 | 波距 L | 波高 d | 壁厚 t | 波峰波谷半徑 r | 適用內徑D或跨徑S | 拼裝采用的高強度螺栓規格 |
螺旋波紋鋼圓管 | A | 68 | 13 | 2.0~4.0 | 17.5 | 750~1500 | |
環形波紋鋼圓管 | D | 150 | 50 | 2.0~6.5 | 28.0 | 1500~2000 | |
F | 145 | 60 | 3.0~6.0 | 30.0 | 1000~2000 | ||
波紋鋼板件 | D | 150 | 50 | 2.0~6.5 | 28.0 | 1500~8000 | M20 |
E | 200 | 55 | 3.0~6.5 | 53.0 | 1500~8000 | M20 |
3、材料
3.1主體結構材料
螺旋波紋鋼圓管、環形波紋鋼圓管、波紋鋼板件的材料采用碳素結構鋼時,其性能應符合GT/T 700要求,抗拉強度不小于350MPa。波紋鋼管所用的鋼板、鋼帶應符合GB 912或GB/T 3274的規定,其尺寸、外形、重量及允許偏差應符合GB/T709的規定。采用連續熱鍍鋅鋼板及鋼帶加工波紋鋼圓管、波紋鋼板件時,其性能、尺寸、外形、重量及允許偏差應符合GB/T 2518規定,抗拉強度不小于350 MPa。
3.2連接件
連接件采用扭剪型高強度螺栓、螺母,強度等級不低于8.8級,其性能指標應符合GB/T1231的要求。高強度螺栓、螺母規格為M12、M16、M20,螺栓長度宜為30mm—60mm。結構用高強度墊圈應符合GB/T1231的要求。管箍、法蘭盤的材料采用碳素結構鋼。其性能應符合GB/T700要求,抗拉強度不小于350MPa。法蘭盤用角鋼尺寸、重量及允許偏差應符合GB/T 706 的規定。
3.3焊接材料
焊接材料號采用的型號應符合GB/T122467.1的要求。
3.4密封材料
管箍與管節之間、法蘭盤之間、翻邊接合面之間以及搭接的波紋鋼板件之間采取密封措施。密封料應具有彈性和不透水性,并應填塞緊密。低溫條件下密封材料應具有良好的抗凍、耐寒性能。密封料可采用天然橡膠、聚乙烯泡沫或耐候密封膠。
